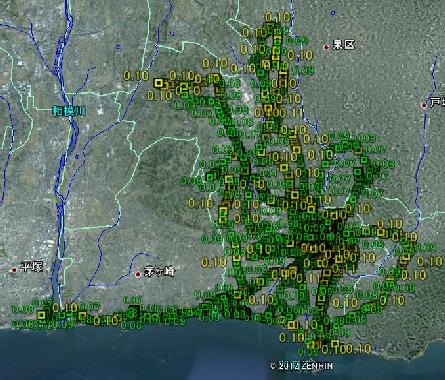

グーグルアースで　市内道路の放射線マップ確認(目安)

グーグルアースで表示できるデータ数に限度があるようなので、全体を見渡すためにデータ数を
１／２(１０秒間隔)　１／３（１５秒間隔）　１／４（２０秒間隔）に表示ポイント減らしたデータ（平均）もアップしました。
但し０．１５μＳｖ/ｈ以上は５秒間隔としてあります。自作測定器のため数値は、あくまで目安とお考えください。
一部データの補正（接続回路変更に伴う誤差補正）をしました。

０．０４μSv/h以下　白色
０．０９μSv/h以下　緑色
０．１３μSv/h以下　黄色
０．１８μSv/h以下　紫色
０．１９μSv/h以上　赤色

２０１３年度版測定開始2013/9/1更新
２０１３年９月１日バス旅行のみデータ

２０１３／１／６データ追加
　神奈川県立秦野戸川公園経路（山間部経路にて0.04μSv/h多い）
注：放射線測定を兼ねて公園めぐりしてます。
真珠の耳飾の少女いいですね（Ａ4印刷可）。日本版 ケロちゃん版

測定ポイント数と　平均値を追加しました。

別ページ1
別ページ2
別ページ3
別ページ4
別ページ5

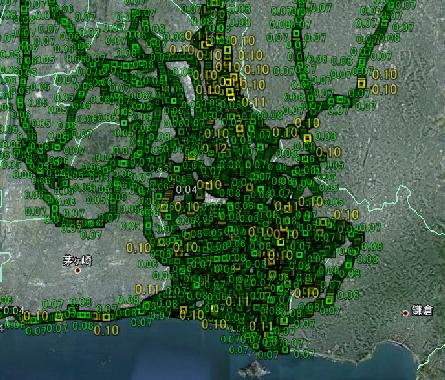

１つの区切りとして　藤沢市内の道路放射線量のマップを作ってみました。
ふじさわ健康メッセ用に最初印刷してしまった物を貼り合わせています。
畳1畳分の予定が・・・ガビーーン　でか過ぎで　展示用は１／４サイズで印刷し直し使用しました。
もったいないので、張り合わせる事にしたのですが、作業場所がないとだめなので、薬事センターのテーブルを使いました。
Ａ4サイズで１５２枚（横８列　縦１９列）ですが、実際に使うのは２／３程度・・・スティック糊で・・あ・・足りない・・・結局６本程度使用
位置あわせに時間がかかり、思いのほか張り合わせ作業に時間がかかりましたね　２列貼るのに約１時間

空いた時間を使うので　１日２列〜３列がやっと　ようやく完成・・・やったーーーー

これだけ大きい(203×286ｃｍ）と展示しておく場所が無いのがちょっと悲しいですね。
印刷用は、放射線量印刷の色を変えて見やすくしてありますが、近づかないと単なる模様のように見えるのがミソ
１０月中旬よりガイガーボットのバージョンアップミス（ログが取れない）より計測が出来ない状態でしたが、１９日の修正バージョンで無事にログ記録復活・・よかった

水中（池・河川の底測定用）放射線測定器を製作しました。2012/9/17

実際の測定はこれからです。

	歩道を測定するため、地上高さ約10ｃｍの自転車測定器具を作りました。 本当はもっと低くと思ってやってみたら、左に曲がるとき路面にぶつかりぎりぎり上げた。 装置は簡単に脱着できるようにしてあります。 実際に走行してみるとそれでも、たまに「ゴツン」とあたるようですね。 藤沢橋交差点から藤沢駅ロータリー周辺の歩道をのんびりと測定し、ブロック舗装された影響を調べた。 気付いた点として、歩道より低い車道側の方が数値が高い。また同じ道路でも車道を挟んで左右でかなり違う点。 心配していた「サンパール広場下」で全体的に数値は高めだが、問題になるような数値では無かったので良かった。

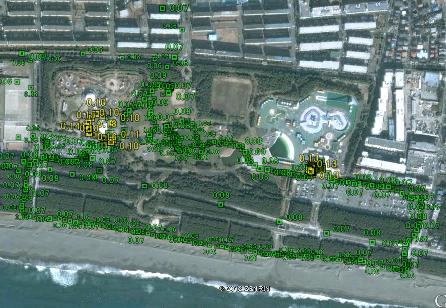

	神奈川県立海浜公園をブラリと散歩しました。やはりブロック舗装の部分で高い数値を測定 さすがに海岸遊歩道は少ないでした。2012/7/8
	９月９日現在　約２万ポイント 平均　０．０７４μSv/h
	夕方湘南台・長後方面をバイクで測定しました。特に問題あるところ無かったですね 途中、土の路面を走行し０．０５〜０．０６を測定さすが土ですね ７月８日時点の測定エリア

測定方法　２インチＮａＩ（Ｔｌ）シンチレーター＋ｉＰａｄ（アプリ：ガイガーポット）　標準線源Ｃｓ137（9250ベクレル）にて校正
　　　　　　通常　バイク時　路面高３５ｃｍ　　車時　路面高　５０ｃｍ　自転車時　路面高１０ｃｍ
　　　　　　測定間隔　５秒測定　１分平均換算（ＣＰＭ）

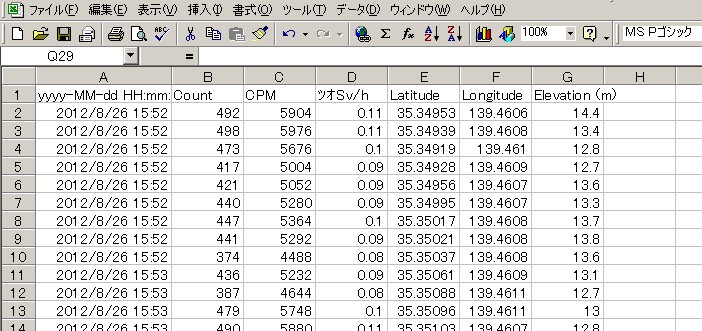

ガイガーボットによるデータ記録形式　日付時刻・５秒間のカウント数・１分換算カウント数・放射線量・緯度・経度・海抜（ｍ）が記録されメール転送でデータとして保管

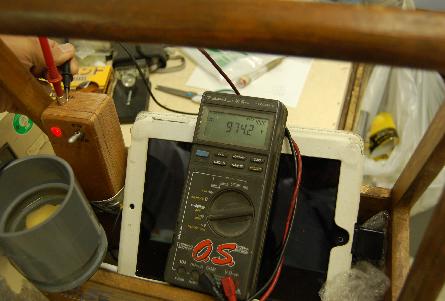

測定開始前のチェック　高圧電源の作動確認　９７４Ｖ　
お古のニッカドバッテリー（容量1000ｍＡ）で約１日もつか？？

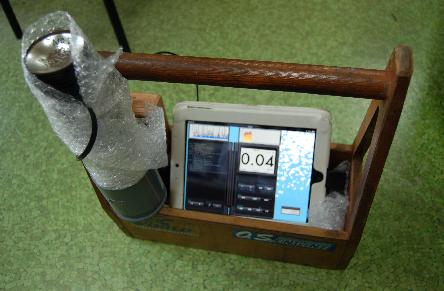

いざ出発、店の床上で　０．０４〜０．０５

心臓部のＮａＩシンチは、プチプチに包んでホルダーに固定

なにぶんにも、内部は精密真空管（光電子増倍管）だからね・・・

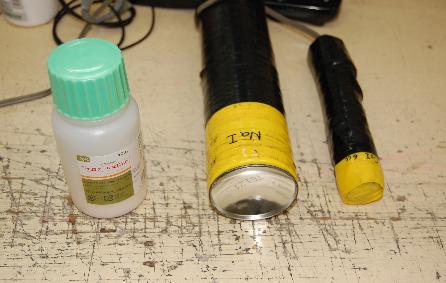

性能比較のため、ＣｓＩ（6ｃｃ体積）も製作しテストしたが、まあまあでした。
しかし、実際に使おうとは思わないですね。同じ時間と労力を使うのでしたら、明らかに２インチＮａＩ（９９ｃｃ体積）使います。
ちなみに、堀場製作所のＨＯＲＩＢＡ　ＲａｄｉＰＡ−１０００は　ＣｓＩの2ｃｃ体積を使用との事です。

感度として　１μＳｖ/ｈ当りのカウント数は
２インチで　約６００００〜７００００ CPM
6ｃｃ　ＣｓＩ　で　約１５０００ CPM

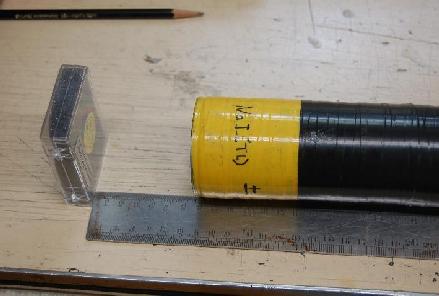

校正については、標準線源Ｃｓ137（9250ベクレル）にて補正してありますが
バックグラウンドの影響もあります。過大数値にならぬよう、少し少なめに表示するように設定してあります。

標準線源Ｃｓ137が国内法令で個人所有できる限度以内のためしかたありません。
なにしろ、ちょっとした所の土より放射線量少ないですからね

ガイガーボット　のＣＳＶデータから　ＫＭＬファイル作るソフト作りました。
当方は、アクセスを使用していますが、ビジュアルベーシックでも簡単なもの作りました。
ＭＡＰ＿ＫＭＬ.ＥＸＥ　ウインドウズ7には　対応していないと思います。
２０１２／７／１２更新
